Крепление электропривода, подключение и настройки
Выбрать правильное размещение элетропривода на шаровом кране и укрепить его.
Поскольку электропривод в момент поворота шарового крана применяет значительное усилие, то его крепление на кране - фиксация кронштейна и рычага привода должны быть
ОЧЕНЬ надежным! Использовать специальные шестигранные ключи для этой цели!
На электроприводе имеется стопорное кольцо для отключения сцепления сервопривода
с краном. Потянуть кольцо вниз до упора и повернуть кран в нужное положение.
Отпустить кольцо и сервопривод вновь войдёт в сцепление с краном.
Такая возможность предусматривает аварийное закрывание крана в ручном режиме.
Поскольку электропривод в момент поворота шарового крана применяет значительное усилие, то его крепление на кране - фиксация кронштейна и рычага привода должны быть
ОЧЕНЬ надежным! Использовать специальные шестигранные ключи для этой цели!
На электроприводе имеется стопорное кольцо для отключения сцепления сервопривода
с краном. Потянуть кольцо вниз до упора и повернуть кран в нужное положение.
Отпустить кольцо и сервопривод вновь войдёт в сцепление с краном.
Такая возможность предусматривает аварийное закрывание крана в ручном режиме.
Water switch
Система контроля и защиты от протечки воды
Система контроля и защиты от протечки воды
Крепление электропривода на стандартном шаровом кране

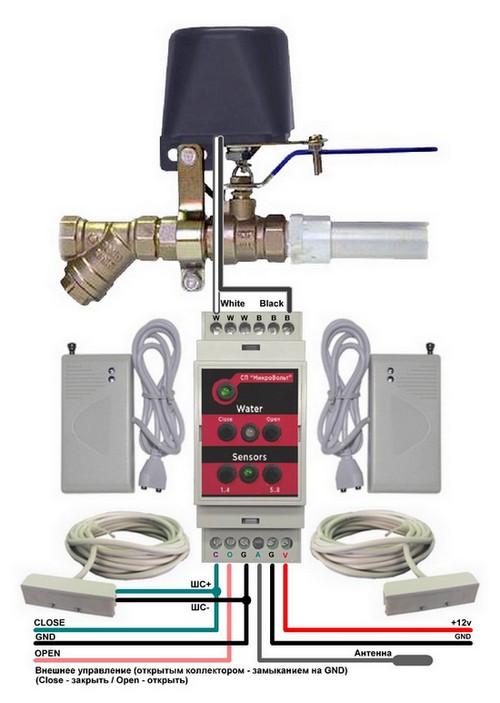

Подключение антенны, питания и электропривода
Антенна. (можно не устанавливать при размещении радиодатчиков не далее 3-х метров)
Вставить антенну в клемму "А" и плотно закрутить винт.
Антенну можно слегка изогнуть по месту крепления блока.
Питание.
Рекомендовано использование источника питания с резервным АКБ.
Номинальное напряжение источника - 12 Вольт.
Ток потребления контроллера в дежурном режиме 30 мА.
Электропривод в режиме прокрутки потребляет 100 мА, поэтому рассчитайте запас тока
для нескольких приводов, если таковы будут использоваться.
Электропривод (возможно использование 2 видов приводов - CR01 или СR02).
Длина провода от электропривода не имеет ограничений, но он должен быть хорошо изолирован от влаги и по возможности не лежать на полу и защищён от механических повреждений.
Подключить провода согласно схеме и цвету на примере привода CR01
Группы контактов "1" объединены между собой как и группы контактов "3" и "2".
Вставить антенну в клемму "А" и плотно закрутить винт.
Антенну можно слегка изогнуть по месту крепления блока.
Питание.
Рекомендовано использование источника питания с резервным АКБ.
Номинальное напряжение источника - 12 Вольт.
Ток потребления контроллера в дежурном режиме 30 мА.
Электропривод в режиме прокрутки потребляет 100 мА, поэтому рассчитайте запас тока
для нескольких приводов, если таковы будут использоваться.
Электропривод (возможно использование 2 видов приводов - CR01 или СR02).
Длина провода от электропривода не имеет ограничений, но он должен быть хорошо изолирован от влаги и по возможности не лежать на полу и защищён от механических повреждений.
Подключить провода согласно схеме и цвету на примере привода CR01
Группы контактов "1" объединены между собой как и группы контактов "3" и "2".
Включение питания и проверка работы электроприводов
Включить питание.
Загорится зеленый светодиод в левом верхнем углу устройства, свидетельствующий о наличии питания в устройстве.
Проверка работы электропривода.
Кратковременно нажать на микрокнопку "Close".
Контроллер запускает 12-секундный таймер на закрывание крана, и начинает вращать
электропривод. Между кнопками загорается красный светодиод.
Пока таймер отрабатывает закрытие, нажатие кнопки "Open" - игнорируется.
Светодиод погас - цикл таймера завершён, кран закрыт.
Электропривод отрабатывает закрытие/открытие за 7-8 секунд, но при снижении питания
до 7-8 В. ход привода может замедлятся до 10 секунд.
Также ход могут замедлить затруднения в работе механики крана, поэтому на работу
ключей нами заложено время 12 сек.
Теперь нажать микрокнопку "Open" - контроллер запускает таймер на открывание,
кран начинает вращение в обратную сторону, одновременно загорается зеленый светодиод
между кнопками управления.
Пока таймер отрабатывает открытие, нажать кнопки "Close" - игнорируется.
Кран открыт.
Исполнительный механизм проверен.
Загорится зеленый светодиод в левом верхнем углу устройства, свидетельствующий о наличии питания в устройстве.
Проверка работы электропривода.
Кратковременно нажать на микрокнопку "Close".
Контроллер запускает 12-секундный таймер на закрывание крана, и начинает вращать
электропривод. Между кнопками загорается красный светодиод.
Пока таймер отрабатывает закрытие, нажатие кнопки "Open" - игнорируется.
Светодиод погас - цикл таймера завершён, кран закрыт.
Электропривод отрабатывает закрытие/открытие за 7-8 секунд, но при снижении питания
до 7-8 В. ход привода может замедлятся до 10 секунд.
Также ход могут замедлить затруднения в работе механики крана, поэтому на работу
ключей нами заложено время 12 сек.
Теперь нажать микрокнопку "Open" - контроллер запускает таймер на открывание,
кран начинает вращение в обратную сторону, одновременно загорается зеленый светодиод
между кнопками управления.
Пока таймер отрабатывает открытие, нажать кнопки "Close" - игнорируется.
Кран открыт.
Исполнительный механизм проверен.
Таймер прокрутки крана от "закисания"
В контроллере реализована полезная функция прокрутки крана от "закисания".
30-ти дневный таймер делает автоматическую прокрутку крана с закрытием на 30 секунд,
тем самым продлевает срок службы шаровых кранов.
Таймер инициализируется последним закрыванием элекропривода.
Важно! Для выполнения этого условия питание контроллера должно быть бесперебойным.
Внешнее управление и интеграция с дополнительными системами
Контроллер "Water switch" легко интегрируется в единую систему контроля и управления Умным домом с устройствами SSWF4, RC switch и специальных приложений к ним для Android, а так же с нашими системами охраны и управления по GSM-каналу Радиус-5
Подробнее см. раздел Возможности
В контроллере реализована полезная функция прокрутки крана от "закисания".
30-ти дневный таймер делает автоматическую прокрутку крана с закрытием на 30 секунд,
тем самым продлевает срок службы шаровых кранов.
Таймер инициализируется последним закрыванием элекропривода.
Важно! Для выполнения этого условия питание контроллера должно быть бесперебойным.
Внешнее управление и интеграция с дополнительными системами
Контроллер "Water switch" легко интегрируется в единую систему контроля и управления Умным домом с устройствами SSWF4, RC switch и специальных приложений к ним для Android, а так же с нашими системами охраны и управления по GSM-каналу Радиус-5
Подробнее см. раздел Возможности
Регистрация беспроводных датчиков (Sensors).
Контроллер регистрирует до 8-ми радиодатчиков.
Используется протокол недорогих широко распространенных датчиков китайских
производителей компаний: Falcon eye, Optimus, Kerui, Wofea, Страж, Часовой и подобных
с 24-битным протоколом кодеров 2260/2262/2264/1527.
Приобрести их самостоятельно в Интернет-магазинах не составит труда.
Предусмотрена регистрация 2-х групп по 4 датчика:
1-ая группа - микрокнопкой 1..4,
2-ая группа - микрокнопкой 5..8.
Нажать кнопку 1..4 и удержать её 10 секунд, между кнопок программирования
загорится светодиод - контроллер ожидает пакет кода от датчика.
Датчик протечки необходимо спровоцировать, кратковременно окунув его в воду или
замкнуть контакты датчика увлажнённым пальцем.
Датчик отправит в эфир пакет кода, который должен перехватить приёмник контроллера
и запомнить его, светодиод при этом должен кратковременно погаснуть и вновь загореться, ожидая пакет кода от следующего датчика.
Спровоцировать протечку на втором датчике и так далее.
Контроллер регистрирует до 8-ми радиодатчиков.
Используется протокол недорогих широко распространенных датчиков китайских
производителей компаний: Falcon eye, Optimus, Kerui, Wofea, Страж, Часовой и подобных
с 24-битным протоколом кодеров 2260/2262/2264/1527.
Приобрести их самостоятельно в Интернет-магазинах не составит труда.
Предусмотрена регистрация 2-х групп по 4 датчика:
1-ая группа - микрокнопкой 1..4,
2-ая группа - микрокнопкой 5..8.
Нажать кнопку 1..4 и удержать её 10 секунд, между кнопок программирования
загорится светодиод - контроллер ожидает пакет кода от датчика.
Датчик протечки необходимо спровоцировать, кратковременно окунув его в воду или
замкнуть контакты датчика увлажнённым пальцем.
Датчик отправит в эфир пакет кода, который должен перехватить приёмник контроллера
и запомнить его, светодиод при этом должен кратковременно погаснуть и вновь загореться, ожидая пакет кода от следующего датчика.
Спровоцировать протечку на втором датчике и так далее.
В контроллере нет проверки и игнорирования повторяющихся кодов, поэтому при
регистрации важно не подать несколько пакетов от одного датчика.
Если код случайно занял "два места" в памяти, необходимо перезаписать группу сначала.
После заполнения группы, контроллер автоматически выйдет из режима программирования.
Принудительно выйти из режима программирования - перезапустить питание контроллера
или удержать ту же кнопку группы в течении 10 секунд. Светодиод должен погаснуть.
Аналогично программируются датчики второй группы: 5..8
После регистрации радиодатчиков датчиков необходимо проверить работу контроллера.
Спровоцировать датчики на протечку и наблюдать за работой электропривода.
регистрации важно не подать несколько пакетов от одного датчика.
Если код случайно занял "два места" в памяти, необходимо перезаписать группу сначала.
После заполнения группы, контроллер автоматически выйдет из режима программирования.
Принудительно выйти из режима программирования - перезапустить питание контроллера
или удержать ту же кнопку группы в течении 10 секунд. Светодиод должен погаснуть.
Аналогично программируются датчики второй группы: 5..8
После регистрации радиодатчиков датчиков необходимо проверить работу контроллера.
Спровоцировать датчики на протечку и наблюдать за работой электропривода.
Подключение проводных и регистрация беспроводных датчиков протечки воды
Проводные датчики.
Не будем описывать принцип работы датчиков протечки воды и сразу перейдём к их
подключению, на примере датчика Астра 361.
Подключить его согласно паспорту:
Белый провод (ШС +) к клемме контроллера "Close"
Коричневый провод (ШС -) к клемме контроллера "GND"
Несколько датчиков подключаются параллельно. Их количество не ограничено.
Проверка работы проводных датчиков.
Спровоцировать протечку воды (кратковременно окунуть датчик в стакан с водой) - сработал ключ на закрывание, загорелся красный светодиод - кран закрывается.
Чтобы открыть кран - нажать кнопку "Open".
Проводные датчики.
Не будем описывать принцип работы датчиков протечки воды и сразу перейдём к их
подключению, на примере датчика Астра 361.
Подключить его согласно паспорту:
Белый провод (ШС +) к клемме контроллера "Close"
Коричневый провод (ШС -) к клемме контроллера "GND"
Несколько датчиков подключаются параллельно. Их количество не ограничено.
Проверка работы проводных датчиков.
Спровоцировать протечку воды (кратковременно окунуть датчик в стакан с водой) - сработал ключ на закрывание, загорелся красный светодиод - кран закрывается.
Чтобы открыть кран - нажать кнопку "Open".
Copyright © 2005-2020 СП МикроВольт • Все права защищены •
Покупателям
О компании
Каталог
Будьте в курсе
